深海仪器悬挂吊拉防扭分支缆绳说明和优点
技术领域
01 这种缆绳涉及深海仪器悬挂技术领域，具体涉及一种防扭分支缆绳。
配景技术
02 古板的深海取样器在进行深�？辈饧拔锲返趵�，通常要用到吊拉绳索，现有的吊拉绳索一般为单根钢丝，其两端仅有两个牵拉套环，使用时在深海中易扭结泛起危险状况。深海仪器悬挂吊拉防扭分支缆绳是现在泛起的深海投放设备时泛起的设备。通过多节分支疏散力量，以及减少绳缆扭断的可能。
03 一种深海取样器用新型多支吊拉绳索，是为了解决现有技术保存的吊拉绳索事情时易扭结、造成仪器反转等技术问题。其包括绳体以及绳体两端的套环，所述绳体上至少还设置两条分支套环。由于本缆绳接纳了上述结构，在绳体上设置了分支套环，使其在水中不会泛起扭结，实现了绳体在水中的零阻力(即重力与浮力平稳)，不会损伤被吊拉的仪器。
04 上述技术计划中，随着现在海中作业深度越来越深，分支缆绳的防扭能力和抗拉能力也需要进一步增强。
具体内容
05 为解决现有技术保存的缺乏，提供了一种深海仪器悬挂吊拉防扭分支缆绳。
06 具体的技术计划为：

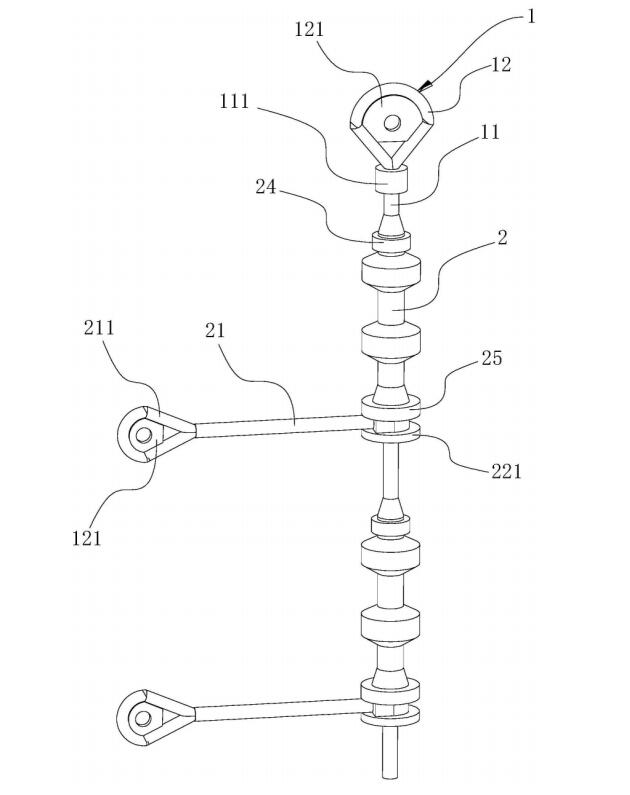

07 提供了一种防扭分支缆绳，包括吊拉主缆，吊拉主缆包括主缆编织层，主缆编织层牢固连接有主缆绳环，主缆编织层外套设有多个分支编织层，分支编织层两端均牢固连接于主缆编织层上，分支编织层一端设置有分支绳缆，分支绳缆远离分支编织层一端牢固连接有分支绳环，主缆绳环和分支绳环内均牢固连接有环眼连接件；
08 分支编织层远离主缆绳环一端牢固连接有牢固块，牢固块位于分支编织层与主缆编织层之间，牢固块转动连接于主缆编织层，主缆编织层牢固连接有多个防扭节，防扭节抵接于分支编织层内侧。
09 所抵达的有益效果为：当使用者使用分支缆绳时，先将仪器吊在分支绳环上，将主缆绳环与船舶或岸上设备连接，主缆绳环也可以与其他分支绳缆连接，然后将仪器放入水中，水中的仪器会因为自重和浮力、水流等因素向分支绳缆施力，分支绳缆受力爆发扭动时会首先发动分支编织层扭转，分支编织层有效消解扭力，让主缆编织层受力大大减少，并且防扭节将主缆编织层也分为了多节，使得分支绳缆的扭转力禁止易通报到其他节，有效的提高了防扭能力和抗压能力。
10 进一步，分支编织层远离分支绳缆一端编织于主缆编织层内。
11 通过上述计划，分支编织层和主缆编织层相互编织能够有效增加两者之间的强度，使分支编织层和主缆编织层不易疏散，又不会牢固的太死，导致分支编织层无法消解扭力。
12 进一步，牢固块远离主缆绳环一端牢固连接有堵头，堵头伸出分支编织层且堵头的横截面直径大于分支编织层的横截面直径。
13 通过上述计划，牢固块和堵头用于牢固分支编织层，堵头能够增强分支编织层的防水性，同时减少分支编织层被拉长变形的可能。
14 进一步，主缆编织层靠近主缆绳环位置处牢固连接有第一紧固环，分支编织层靠近支撑绳缆远离堵头一侧位置处牢固连接有第二紧固环，分支编织层另一端牢固连接有第三紧固环。
15 通过上述计划，第一紧固环用于强化牢固主缆编织层，第二紧固环和第三紧固环用于强化牢固分支编织层。
16 进一步，牢固块和防扭节外貌粗糙设置。
17 通过上述计划，牢固块和防扭节外貌粗糙设置能够有效增加摩擦力，能够更有效地阻断扭转。
18 进一步，主缆编织层外套设有多个转动环，转动环均抵接于分支编织层内侧，转动环均相互抵接，转动环均牢固连接有具有弹性的凸板，凸板沿主缆编织层的长度偏向设置，转动环与主缆编织层之间填充有滑石粉。
19 通过上述计划，转动环和凸板用于增强分支编织层与主缆编织层之间的转动关系，增强分支编织层的抗扭转能力，滑石粉让转动环更容易与主缆编织层之间爆发相对转动。
20 进一步，每个转动环一侧均牢固连接有T型凸起，T型凸起沿转动环圆周偏向设置，每个转动环另一侧均开设有T型滑槽，T型滑槽沿转动环圆周偏向设置，每个转动环的T型凸起均滑动连接于相邻转动环的T型滑槽内。
21 通过上述计划，T型凸起和T型滑槽配合让转动环相互转动，禁止易疏散错位。
22 进一步，主缆编织层内设置有光纤，光纤外套设有�；す�，�；す芡饫喂塘佑腥热劢翰�，�；す芡饫喂塘佑性銮拷�，增强筋沿�；す艹ざ绕蛏柚�，�；す芸拷种挛恢么喂塘佑蟹种Ч�，分支管牢固连接于分支缆绳内，光纤伸入分支管内，分支管远离�；す芤欢死喂塘佑薪油�，接头露出分支绳缆，光纤牢固连接于接头上，靠近分支管的转动环开设有通槽，分支管穿过通槽设置。
23 通过上述计划，�；す芎腿热劢翰阌糜诒；す庀�，制止光纤弯折或接触水。
24 进一步，分支绳缆上牢固连接有多个连接件，每个连接件上均牢固连接有具有弹性的弧形板，每个弧形板一端均牢固连接有卡接杆，弧形板另一端均开设有卡接槽，每个弧形板的卡接杆均能够卡接于卡接槽内，当卡接杆卡接于卡接槽内时，弧形板能够困绕主缆编织层。
25 通过上述计划，弧形板能够在困绕主缆编织层时，将卡接杆卡接于卡接槽内，让弧形板呈环形牢固在主缆编织层上，分支绳缆能给通过弧形板被束缚在主缆编织层上，便当运输，同时也可以通过牢固少量弧形板来减少分支绳缆从吊拉主缆上伸出的长度。
26 进一步，每个弧形板上均开设有第一螺纹槽，弧形板连接有第一螺栓，第一螺栓转动连接有具有弹性的连接条，连接条的长度大于两个相邻弧形板之间的距离，连接条另一端转动连接有第二螺栓，第一螺栓和第二螺栓均能够螺纹连接于第一螺纹槽内，连接条靠近第二螺栓一端开设有第二螺纹槽，第一螺栓均能够螺纹连接于第二螺纹槽内。
27 通过上述计划，连接条能够将两个弧形板的相对距离牢固，当分支绳缆在水下并且弧形板牢固在主缆编织层上时，连接条能够减少弧形板被水流等力拉开的情况爆发。
28 深海仪器悬挂吊拉防扭分支缆绳具有以下优点：
29 当使用者使用分支缆绳时，先将仪器吊在分支绳环上，将主缆绳环与船舶或岸上设备连接，主缆绳环也可以与其他分支绳缆连接，然后将仪器放入水中，水中的仪器会因为自重和浮力、水流等因素向分支绳缆施力，分支绳缆受力爆发扭动时会首先发动分支编织层扭转，分支编织层有效消解扭力，让主缆编织层受力大大减少，并且防扭节将主缆编织层也分为了多节，使得分支绳缆的扭转力禁止易通报到其他节，有效的提高了防扭能力和抗压能力。
